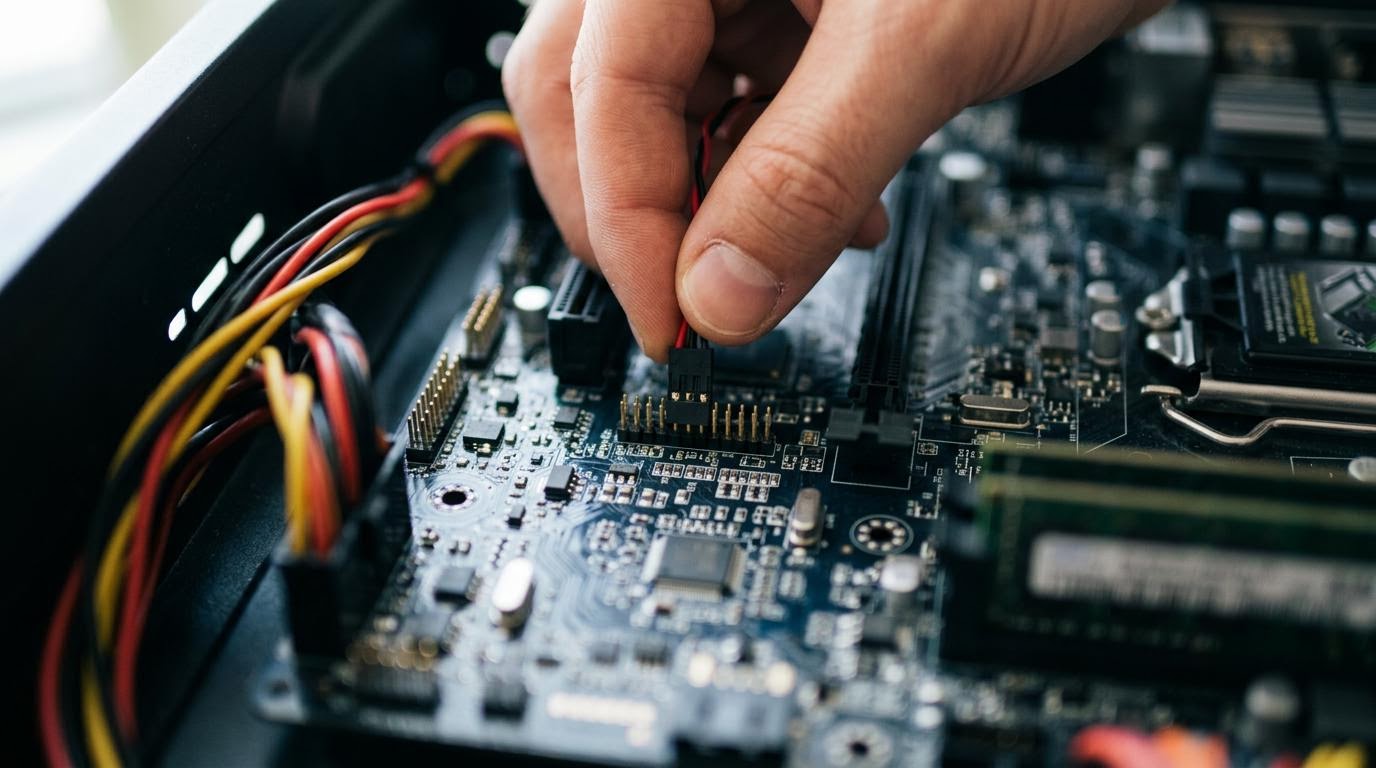

Кабель Power SW подключается к контактам PWR SW и Ground
Кабель от кнопки включения корпуса нужно надеть на два контакта материнской платы, которые подписаны как PWR SW и Ground. Вот только надписи часто бывают очень мелкими или спрятаны под защелкой видеокарты. Подключать этот коннектор можно абсолютно любой стороной. Полярность здесь не нужна.
Где искать контакты передней панели
Коннекторы передней панели всегда собраны в один общий блок. Чаще всего эти контакты находятся в нижней части платы, рядом с другими колодками для корпусных вентиляторов и портов аудио. Ищите группу из девяти штырьков, вокруг которой нанесена белая рамка или таблица с подписями. На платах Asus этот блок часто называется «F_PANEL», у MSI он подписан как «JFP1», а на моделях Gigabyte контакты могут быть раскрашены в разные цвета для удобства.
Читайте по теме: Samsung выпустит беспроводной powerbank с быстрой зарядкой 15 Вт, Как закрепить окно поверх других окон в Windows 10 и Обзор внешнего аккумулятора Mi Powerbank 2 10000 мАч от Xiaomi.
Нужные нам два штырька обычно расположены в верхнем ряду. Слева от них производители размещают два пина для индикатора питания системного блока. Если плата старая или нестандартная, маркировка может быть сокращена до пары букв «PW» и «GND». Не можете найти надписи на самом текстолите? Значит, производитель вынес подробную схему распиновки только в печатную инструкцию. Там всегда есть отдельная страница с крупной схемой колодки и указанием нужной пары.
Запуск компьютера без кнопки корпуса
Бывает так, что разъем подключен верно, но системный блок не реагирует на нажатие. Если кнопка корпуса не работает, компьютер можно запустить кратковременным замыканием этих контактов на плате. Для этого понадобится любой небольшой металлический предмет.
Возьмите отвертку с изолированной ручкой. Осторожно коснитесь плоским концом одновременно штырьков PWR SW и Ground. Как только вентиляторы начнут вращаться, сразу уберите отвертку. По сути, кнопка на передней панели делает то же самое — на долю секунды соединяет эту пару проводов. Для замыкания также отлично подходит обычный пинцет. Это полностью безопасно для железа. Система спроектирована так, чтобы реагировать именно на такое замыкание.
Как отличить провод включения от остальных
В связке проводов от передней панели всегда идет несколько одинаковых черных штекеров. Кабель для кнопки питания состоит из двух жил, которые заканчиваются цельной колодкой на два гнезда. На одной стороне пластикового коннектора выдавлена или напечатана белой краской надпись «Power SW». Иногда производители корпусов экономят и не наносят текст. В таком случае ориентируйтесь на цвет самих проводов.
Провода для светодиодов всегда имеют строгую цветовую маркировку с плюсом и минусом. Кабели кнопок питания и перезагрузки часто делают просто черными или серыми. Если надписей нет вообще, определить нужный провод придется методом исключения. Отложите в сторону штекеры со знаками плюса и минуса, а оставшиеся две колодки примеряйте к штырькам на плате.
Сложности при подключении контактов системного блока
Имеет ли значение плюс и минус на штекере Power SW?
Нет, для кнопки включения полярность не важна. Внутри корпуса стоит простой механический замыкатель. Ток пойдет по цепи в любом случае, независимо от того, какой стороной вы надели колодку на штырьки. Плюс и минус имеют значение исключительно для светодиодов.
Что будет, если случайно надеть Power SW на контакты Reset?
Ничего страшного не произойдет. Компьютер просто начнет включаться по нажатию на маленькую кнопку перезагрузки на системном блоке. Основная кнопка питания при этом перестанет работать. Многие пользователи делают так специально, если механизм основной кнопки сломался. Это отличная альтернатива покупке нового корпуса.
Можно ли сжечь материнскую плату, перепутав пины в блоке?
Если вы наденете коннектор питания в пределах блока передней панели «F_PANEL», плата не сгорит. Максимум — система просто не запустится или будут странно мигать корпусные индикаторы. Опасность есть только в одном сценарии. Если вы попытаетесь насадить этот провод на контакты для вентиляторов или колодку USB, защита блока питания может заблокировать запуск из-за короткого замыкания.
Почему на колодке платы написано JFP1, а не Power SW?
Аббревиатура «JFP1» расшифровывается как Jumper Front Panel 1. Это общее техническое название всего блока контактов для кнопок и лампочек системного блока. Внутри этого большого блока уже находятся нужные нам два штырька для старта. Ищите мелкую расшифровку рядом с разъемом.
Как безопасно запустить плату на столе до сборки в корпус?
Я бы советовал всегда проверять связку процессора и памяти до установки комплектующих в тесный металлический ящик. Положите плату на картонную коробку от нее же и подключите питание. Затем просто замкните отверткой пару PWR SW на секунду. Если кулеры закрутились, можно смело монтировать систему внутрь.
Обязательно ли отключать кабель от розетки при подключении проводов?
Да, блок питания нужно полностью обесточить. Переведите тумблер на задней стенке в положение нуля или физически вытащите шнур. Даже выключенный ПК постоянно подает дежурное напряжение на материнскую плату. Случайное касание соседних пинов отверткой может вызвать резкий старт системы прямо у вас в руках.
Если после подключения компьютер циклически включается и через пару секунд сразу гаснет, проверьте саму пластиковую кнопку на корпусе. Постоянно замкнутые контакты из-за застрявшего толкателя заставляют систему принудительно отключать питание, как при долгом удержании.
