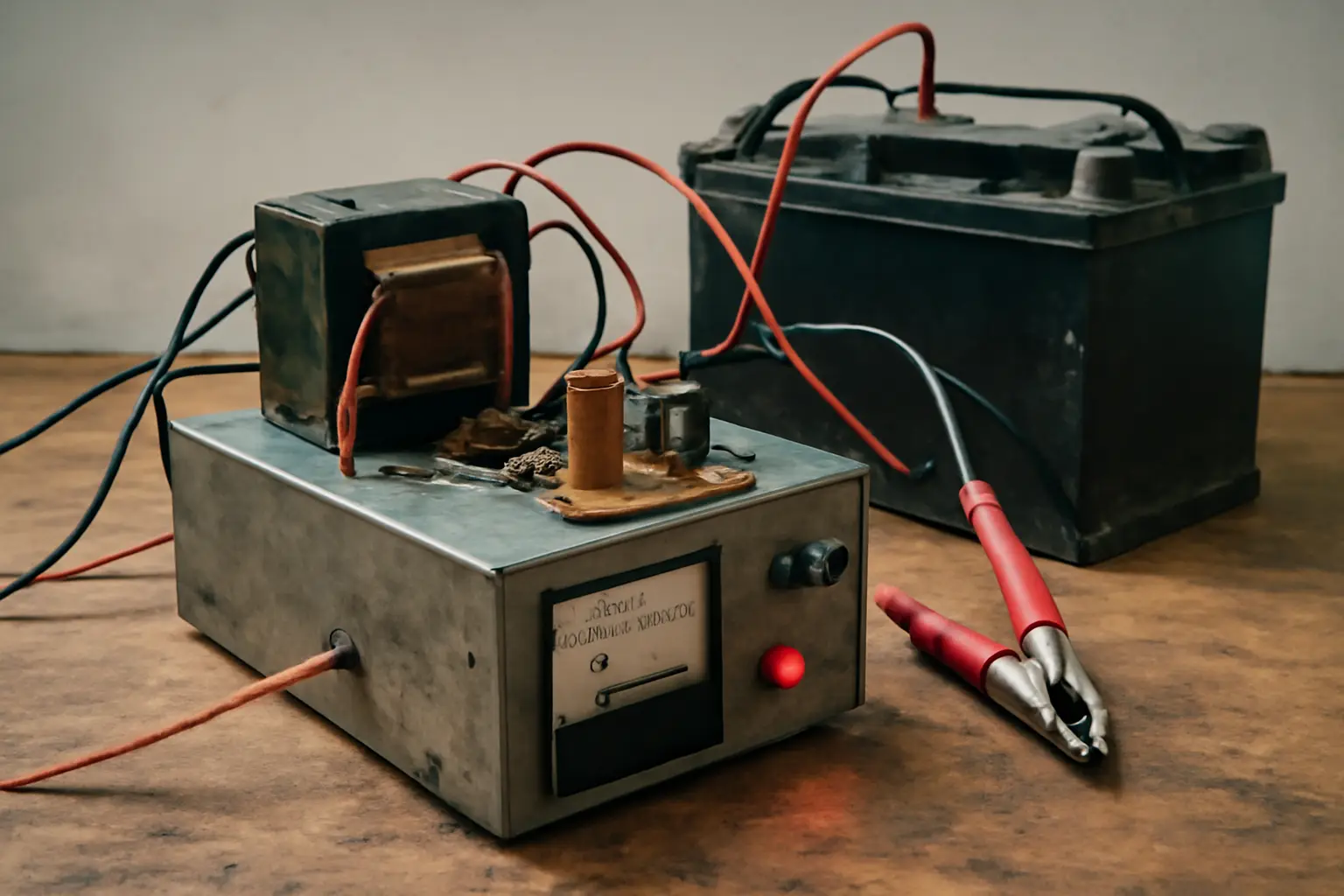

Зарядное устройство для автомобильного аккумулятора своими руками

Рабочее зарядное устройство для автомобильного аккумулятора собирается из понижающего трансформатора на 12–14 В и диодного моста на 5–10 А: трансформатор снижает напряжение сети до безопасного уровня, а диодный мост превращает переменный ток в постоянный, которым уже можно заряжать АКБ.

Что понадобится

Понижающий трансформатор на 12–14 В (например, ТС-180-2 или аналог с похожими обмотками)
Диодный мост на ток 5–10 А
Предохранитель 0,5 А для первичной цепи и предохранитель 10 А для вторичной
Выключатель питания
Амперметр для контроля зарядного тока
Провода с клеммами типа «крокодил» для подключения к аккумулятору
Корпус для сборки (подходит пластиковый или металлический бокс подходящего размера)

Порядок сборки

Проверьте трансформатор: если это ТС-180-2, соедините последовательно две первичные обмотки и отдельно — две вторичные. Это даст на выходе нужные 12–14 В переменного тока.
Установите предохранитель 0,5 А в первичную цепь трансформатора, до выключателя. Он защитит схему при коротком замыкании в сети.
Соберите диодный мост из четырёх диодов или возьмите готовый блок на 5–10 А. Подключите его к выходу вторичной обмотки трансформатора — на выходе моста получите постоянное напряжение.
Поставьте предохранитель на 10 А после диодного моста, во вторичной цепи. Он ограничит ток при случайном замыкании клемм.
Включите в схему амперметр последовательно с выходными проводами, чтобы видеть реальный зарядный ток в процессе работы.
Смонтируйте все детали в корпусе, изолируйте контакты и выведите провода с клеммами наружу. Клемму «плюс» и «минус» обязательно пометьте — от этого зависит безопасность при подключении к аккумулятору.
Перед первым подключением к АКБ прозвоните схему мультиметром: проверьте полярность на выходных клеммах и убедитесь, что напряжение на выходе держится в диапазоне 12–15 В.
Подключите зарядное к аккумулятору, соблюдая полярность, и включите устройство в сеть. Первые минуты держите ток на минимальном значении и следите за амперметром.

Как выбрать ток и напряжение

Главное практическое правило — ток зарядки не должен превышать 10% от ёмкости батареи в ампер-часах. Для аккумулятора на 60 А·ч это около 6 А, для 45 А·ч — примерно 4,5 А. Если превысить порог, аккумулятор перегревается, а срок его службы заметно сокращается.

По теме: Как заряжать электрический автомобиль? и Преимущества интеллектуальной автоматизации в IT.

Выходное напряжение самодельного устройства обычно держат в пределах 12–15 В. В одной из распространённых схем на трансформаторе ТС-180-2 итоговое напряжение получается около 14,5 В — это близко к тому, что выдают штатные автомобильные генераторы, поэтому такая цифра считается рабочей нормой.

Частые ошибки

Самая опасная ошибка — подключение аккумулятора без проверки полярности. Если перепутать «плюс» и «минус», в лучшем случае сгорит предохранитель, в худшем — аккумулятор может вздуться или лопнуть. Перед каждым подключением проверяйте клеммы визуально и мультиметром.

Вторая частая проблема — отсутствие ограничения зарядного тока. Без амперметра и без предохранителя на 10 А во вторичной цепи легко подать на батарею ток, который превышает безопасные 10% от ёмкости. Итог — перегрев электролита и потеря емкости аккумулятора уже после нескольких циклов заряда.

Третья ошибка — пропуск предохранителя 0,5 А в первичной цепи трансформатора. Именно эта деталь защищает всю схему и домашнюю электросеть при коротком замыкании внутри устройства. Экономить на ней не стоит: стоимость предохранителя минимальна по сравнению с последствиями пожара или выхода из строя проводки.

Ещё один момент, который упускают: начинать заряд сразу на максимальном токе, не проверив показания амперметра в первые минуты работы. Правильный порядок — включить схему, дать поработать пару минут на минимальном токе, убедиться, что напряжение и ток соответствуют норме, и только потом оставлять устройство на длительную зарядку.

Когда самодельная схема не подходит

Если аккумулятор сильно разряжен (напряжение ниже 10 В) или на корпусе видны следы вздутия и подтёков электролита, самодельное зарядное на трансформаторе и диодном мосте использовать не стоит — такие случаи требуют либо профессионального восстановления батареи, либо её замены. Простая схема без электронной защиты и стабилизации тока не умеет отслеживать состояние батареи и может усугубить проблему.

Также самодельное устройство не подойдёт, если нужна зарядка необслуживаемых гелевых или AGM-аккумуляторов: для них требуется более точный контроль напряжения и тока, который проще получить в готовом зарядном устройстве с электронной стабилизацией, чем в схеме на трансформаторе и диодном мосте.

Частые вопросы

Можно ли использовать любой трансформатор, а не только ТС-180-2?

Подойдёт любой трансформатор, который выдаёт на выходе 12–14 В переменного тока и рассчитан на ток не менее 5–6 А. Главное — обмотки и их соединение зависят от конкретной модели, поэтому перед сборкой стоит уточнить схему обмоток у конкретного трансформатора, который есть в наличии.

Что делать, если амперметр показывает ток выше нормы?

Нужно сразу уменьшить ток — это можно сделать, добавив в схему регулировочный резистор или переключив режим зарядки на более слабый, если такая возможность заложена в конструкции. Если регулировки нет, устройство стоит отключить и пересчитать нагрузку, ориентируясь на 10% от ёмкости конкретного аккумулятора.

Сколько времени заряжать аккумулятор таким устройством?

Время зависит от степени разряда батареи и выбранного тока: полная зарядка при токе в 10% от ёмкости обычно занимает от 8 до 12 часов. Точнее ориентироваться нужно по показаниям амперметра — когда ток падает почти до нуля, аккумулятор заряжен.

Нужен ли амперметр обязательно, или можно собрать без него?

Без амперметра собрать схему технически можно, но контролировать ток тогда придётся вслепую, а это прямой путь к перезаряду и перегреву батареи. Амперметр — не декоративная деталь, а основной инструмент контроля безопасности всей конструкции.
